کلمپ متر CLAMP METER مدل MT 87





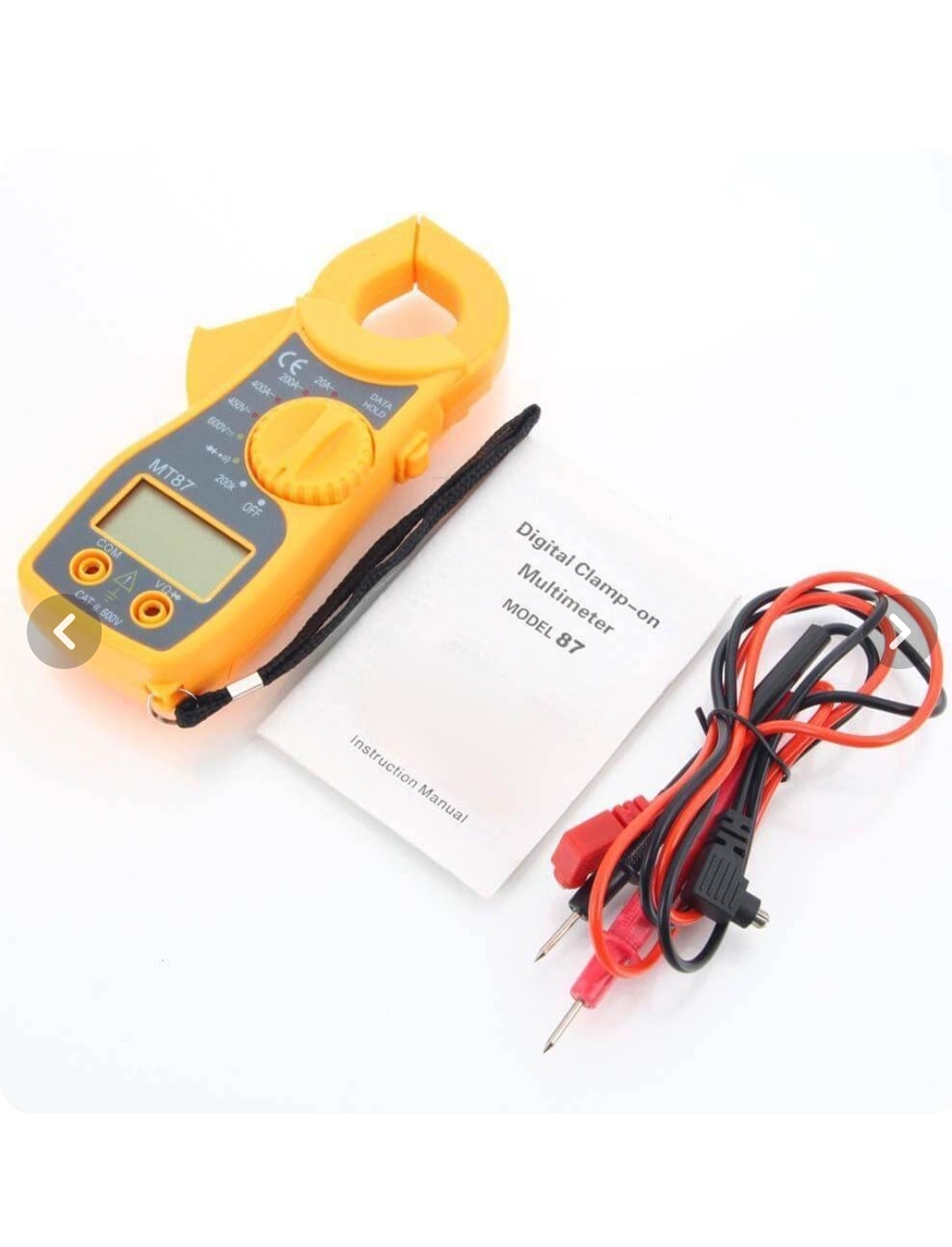

مولتی متر کلمپی MT87

دکمه HOLD جهت خوانایی بهتر اندازه گیری میزان جریان، ولتاژ، مقاومت قابلیت تست دیود و بازر مجهز به صفحه نمایش LCD دارای دو عدد ترمینال ورودی

مولتی متر کلمپی MT87

مولتی متر کلمپی MT87، کلمپ‎ مِتِر (clamp meter) یا آمپر‏متر کلمپی از جمله ابزارهای اندازه گیری کمیت های الکتریکی است که کار اندازه گیری جریان را بدون نیاز به سری کردن آن با مدار انجام می دهد و امکان اندازه گیری جریان های بالا را نیز فراهم می کند. برای این منظور لازم است که در ابتدا دستگاه مورد نظر روشن و در حالت کار قرار بگیرد. سپس برای اندازه گیری جریان، دهانه ی انبر مولتی متر کلمپی را باز کرده و فقط یک رشته کابل و یا سیمی را که دارای جریان می باشد را از داخل آن عبور داده تا جریان عبوری از آن را اندازه گیری نماید.



این نوع دستگاه از دو بخش پایه و حلقه تشکیل شده است که بخش پایه آن، کار مولتی متر دیجیتال را انجام می دهد و قادر به اندازه گیری میزان جریان از نوع متناوب (AC)، میزان ولتاژ از نوع متناوب (AC) و مستقیم (DC)، تست دیود و تست بازر (بوق) و مقدار مقاومت می باشد. بخش حلقه آن نیز همانند ترانس جریان عمل کرده و کار سنجش جریان را با قرار گرفتن به دور کابل و یا شینه انجام می دهد.



به مولتی متر کلمپ، مولتی متر انبری نیز گفته می شود زیرا کلمپ (که به معنای حلقه و انبر می باشد)، انبری شکل بوده و از دو فک متحرک ساخته شده است که یکی از بخش های متحرک آن، از طریق شاسی یا کلیدی که بر روی بدنه مولتی متر قرار دارد، قابل باز و بسته شدن می باشد.



کلمپ مترها با توجه به اینکه قصد اندازه گیری چه میزان جریان و ولتاژ و مقاومتی را دارید، در ابعاد مختلف و کمیت هایی با مقدارهای متفاوت ساخته می شود که قابلیت استفاده ی صنعتی نیز دارند.

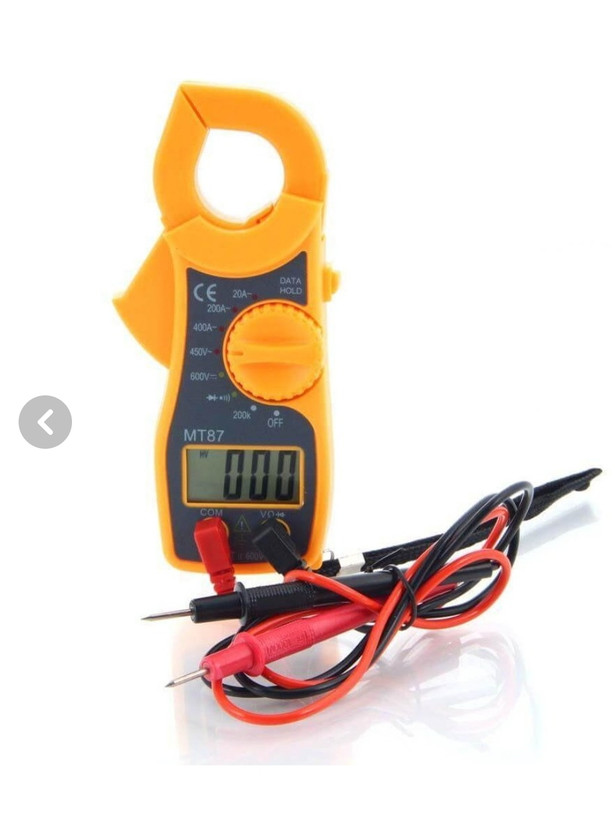

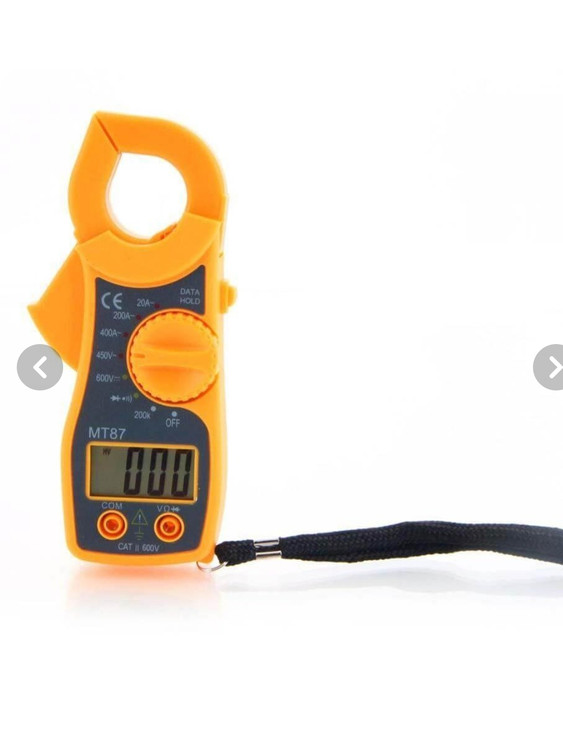

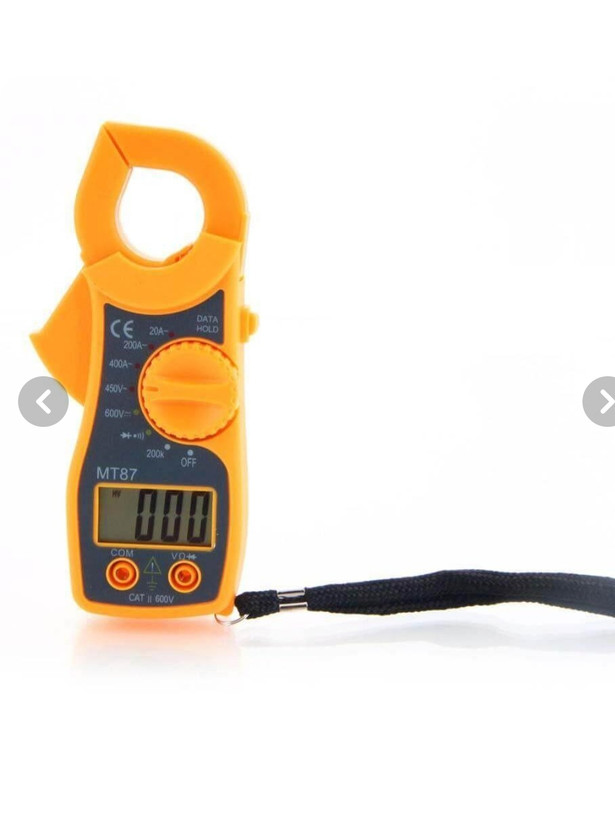

اجزای تشکیل دهنده بخش مولتی متر کلمپ متر

دکمه DATA HOLD : در کنار بدنه این مولتی متر سمت راست بالا، دکمه DATA HOLD قرار دارد که با فشار آوردن بر روی آن می توان میزان اندازه گیری شده و نمایش داده شده بر روی صفحه نمایش دیجیتال را ثابت نگه داشت (فریز کردن) تا بعد آن را خواند.

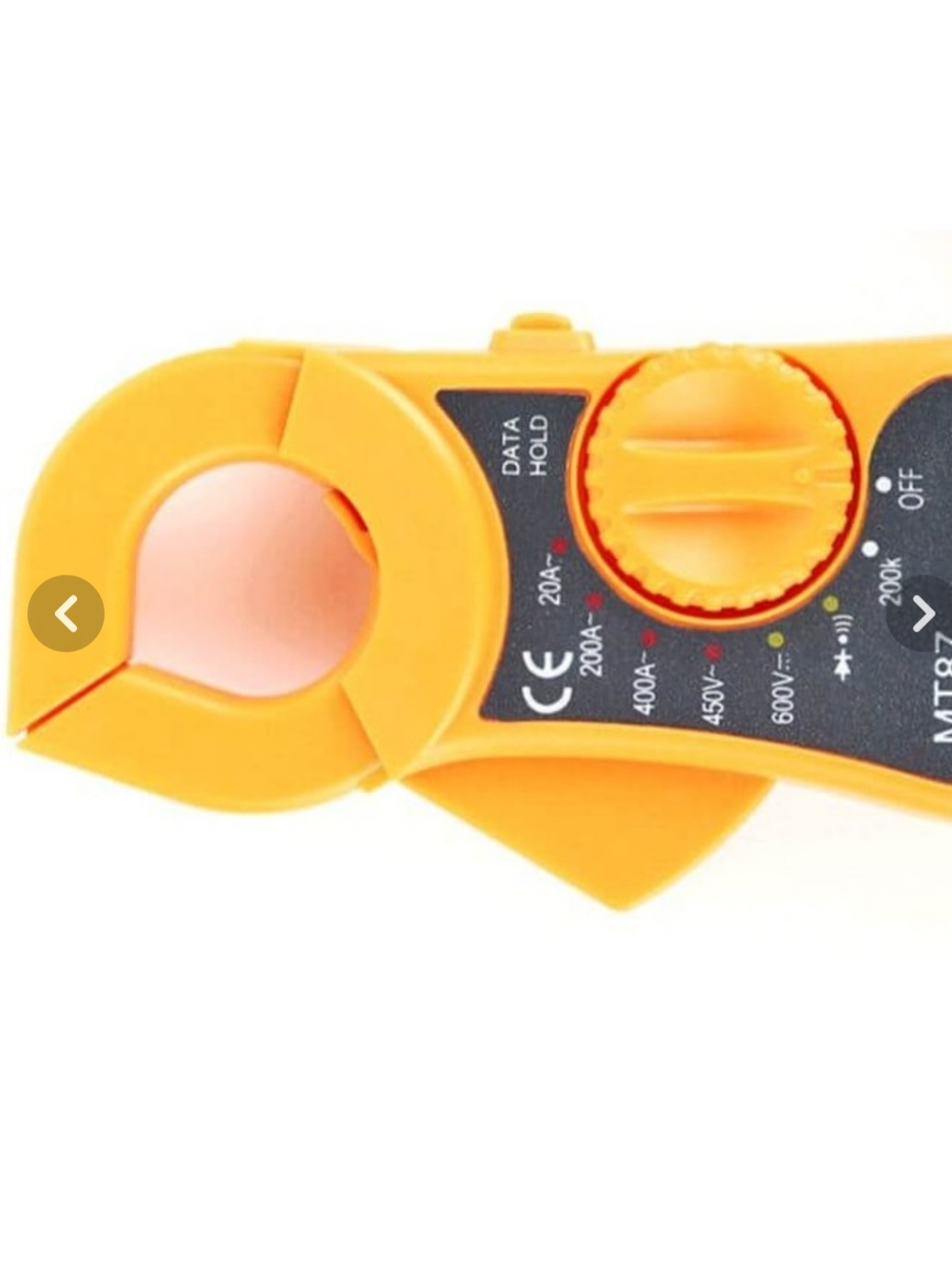

کلید سلکتوری : این کلید به رنگ خردلی است که دارای یک فلش در مرکز دسته کلید سلکتوری می باشد. این کلید قابلیت چرخش در جهت عقربه های ساعت و خلاف عقربه های ساعت را دارد که می توان برای سنجش کمیت مورد نظر آن را بر روی یکی از مقدارهای دارای واحد اندازه گیری قرار داد. کمیت هایی که توسط این کلید سلکتوری قابلیت تنظیم شدن دارد و در آن محدوده می تواند کار سنجش را انجام دهد شامل موار د زیر می شود:

جریان: جریان قابل اندازه گیری از نوع متناوب (AC) در بازه جریانی از 20، 200 و 400 آمپر ولتاژ: ولتاژ قابل اندازه گیری از دو نوع AC و DC در بازه ولتاژی 450 ولت متناوب و 600 ولت مستقیم تست بازر: تست بازر (بیزر) یا تست اتصال کوتاه از جمله تست های مهم در مدارات الکتریکی است که نشان دهنده ی سالم بودن و برقرار بودن اتصالات بین مدارات می باشد. اتصال کوتاه مسیری است که جریان از داخل آن عبور می کند. با قرار دادن کلید سلکتوری در حالت بازر، در صورتی که کابل دارای اتصال کوتاه باشد، صدای بوقی از دستگاه خارج می شود. تست دیود: با قرار دادن کلید سلکتوری بر روی نماد دیود، امکان تست دیود فراهم می شود که با قرار دادن سیم های پراب بر روی دیود، میزان حاصل از اندازه گیری دیود در کنار نماد دیود بر روی صفحه نمایشگر دیجیتال قابل مشاهده است. مقاومت: مقدار مقاومت قابل اندازه گیری تا 200 کیلو اهم OFF



صفحه نمایش LCD دیجیتال : این مولتی متر انبری دارای یک عدد صفحه نمایشگر LCD مستطیل شکل می باشد که میزان اندازه گیری شده توسط دستگاه را نمایش می دهد.

ترمینال های ورودی و خروجی : در بخش انتهایی این کلمپ متر،دو عدد ترمینال ورودی وجود دارد که محل قرارگیری سیم های پراب می باشد که با اتصال سیم های پراب به این ترمینال ها، امکان سنجش فراهم می شود.

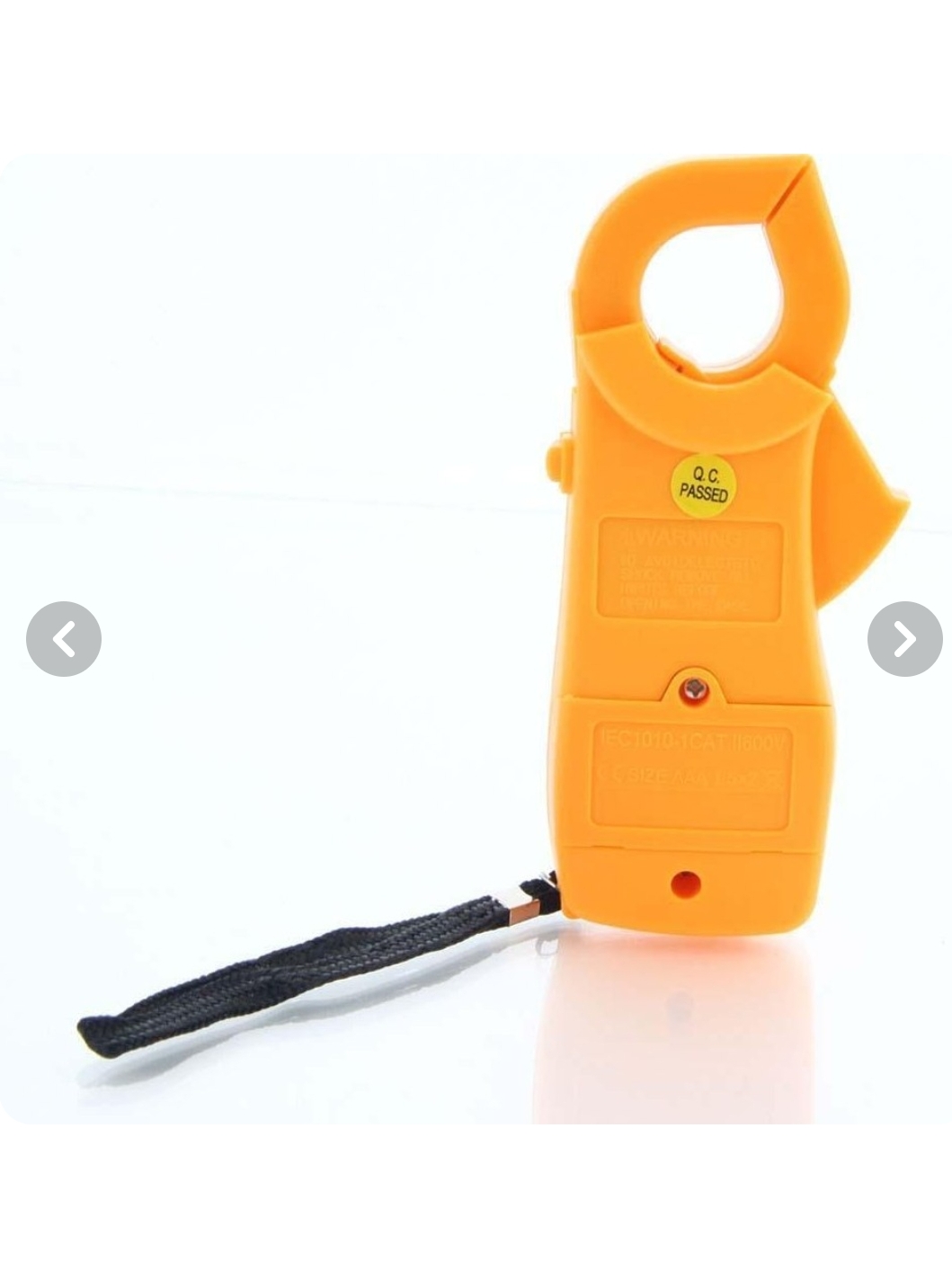

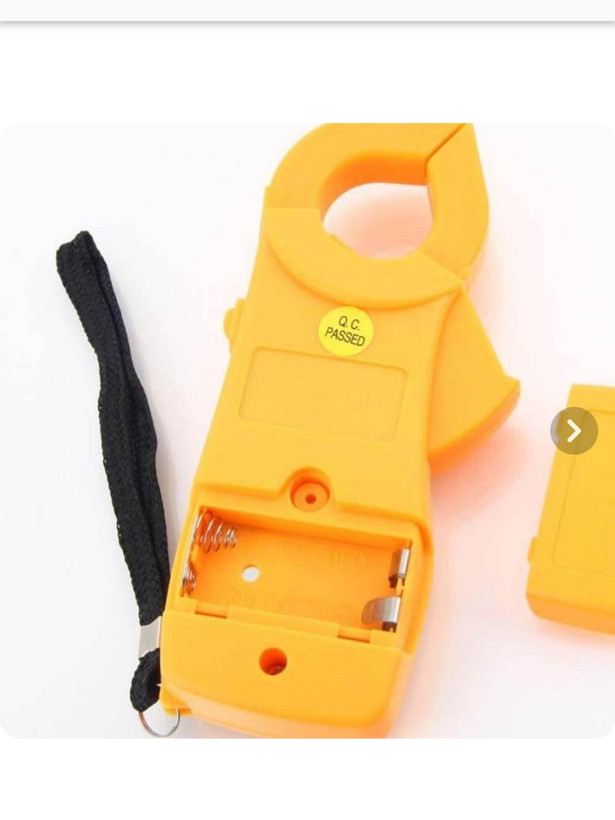

محل قرار گیری باتری : در پشت این مولتی متر انبری بخشی وجود دارد که مربوط به قرار گیری باتری می شود که به صورت درپوش بوده که توسط یک پیچ به بدنه مولتی متر کلمپ متصل شده است و باتری های قابل نصب در داخل مولتی

متر کلمپ، از نوع باتری نیم قلمی 1.5 ولتی می باشد.
